一、硅PU球場(chǎng)特點(diǎn)：

　　硅PU球場(chǎng)是一種符合人體工學(xué)原理并滿足運(yùn)動(dòng)物理特性需要，具備上硬下彈結(jié)構(gòu)特征并能直接在水泥或?yàn)r青基礎(chǔ)上施工的健康型專業(yè)彈性合成球場(chǎng)面層材料系統(tǒng)，以單組份有機(jī)硅改性聚氨酯組成緩沖回彈結(jié)構(gòu)，雙組份改性丙烯酸作為耐磨面層，有良好的的緩沖性和延展性，粘接力強(qiáng)，對(duì)基礎(chǔ)有一定的治愈功能，能夠自動(dòng)找平，施工簡(jiǎn)單，抗老化性優(yōu)秀，施工后化學(xué)性能穩(wěn)定，不易產(chǎn)生氣泡等問題。

　　二、硅PU球場(chǎng)施工工藝基礎(chǔ)處理：

　　一、基礎(chǔ)處理

　　1、 水泥混凝土基礎(chǔ)：

　?。?） 基礎(chǔ)要求：

　　堅(jiān)實(shí)平整（平整度要求：3m直尺誤差不大于3mm），有一定排水坡度（一般橫向不大于40/00，縱向不大于20/00，必須保證泄水），強(qiáng)度達(dá)建筑混凝土標(biāo)準(zhǔn)C25強(qiáng)度，澆制后保水養(yǎng)護(hù)不少于7天，整體固化養(yǎng)護(hù)期不少于28天（保證水泥的固化時(shí)間，讓水泥在固化過程中產(chǎn)生的白色粉末完全析出于基礎(chǔ)表面）。新水泥基礎(chǔ)澆制后必須切割合理溫度伸縮縫，原則以不大于6x10m為一方塊切割，若分板塊澆制的板塊間必須切割溫度縫，切割溫度縫要求寬為6-8mm，深度不少于30mm，（保證基礎(chǔ)熱脹冷縮能集中在溫度縫中變化，不回導(dǎo)致基礎(chǔ)其它地方開裂）。

　?。?） 基礎(chǔ)處理：(磨縫-酸洗-底涂-填縫-找平、修補(bǔ))

　　1、磨縫：把溫度縫兩邊的基面各寬40-50mm磨成斜口深3mm，使溫度縫表面成“V”型，（各40-50寬是提高填縫膠與基面的粘接面積，增加其粘接力，3mm深是保證填縫膠厚度而不占用彈性層的位置，保證整體的緩沖性好，使基礎(chǔ)的熱脹冷縮不影響硅PU表面）。

　　2、酸洗：用清水濕潤基礎(chǔ)（防止稀鹽酸滲入基礎(chǔ)里面），以濃度為8%左的稀鹽酸均勻潑灑并洗刷基面，再用清水沖洗干凈（一般沖洗兩遍），洗完干燥后要求基面水泥原色，無白色粉化物及浮松物。在酸洗過程中要圈出積水位并做標(biāo)識(shí)標(biāo)記。

　　3、底涂：基礎(chǔ)足夠干燥（測(cè)量地面含水率的方法：晴天時(shí)用45cm×45cm透明塑料薄膜以膠帶貼膠布四周于地面，待4小時(shí)后觀察，若透明膠布內(nèi)有結(jié)露現(xiàn)象則不可施工，或以濕度測(cè)定儀檢查含水率低于8%以下方可施工）用專用防水底涂滾涂于基面，原則以涂刷后基面形成光亮膜為止，不足處必須補(bǔ)涂至足夠?yàn)橹?，（底涂的作用為滲透進(jìn)基礎(chǔ)的微細(xì)孔內(nèi)，固化后起堵塞地下水氣及加固基面；形成光亮膜是保證基礎(chǔ)的微細(xì)孔完全堵塞），應(yīng)避免在烈日下或基礎(chǔ)溫度較高情況下（>45℃）施工以保證底涂漆的滲透性（無霧雨天氣的早上或傍晚較適宜）。在基礎(chǔ)表面強(qiáng)度<C20或表面較松散時(shí)，可用防水底涂加0.5-1倍稀釋劑（碳酸二甲酯或醋酸丁酯）稀釋后厚涂于基面（增強(qiáng)其滲透性，增加防水底涂滲入深度）直到表面形成光亮膜為止，使基礎(chǔ)表面得以達(dá)到施工要求。

　　4、填縫：底涂固化后，用填縫膠外加20%的石英砂（70-120）和1%的水，混合均勻之后，再用工具把填縫膠灌進(jìn)伸縮縫，把“V”型槽填平。

　　5、找平、修補(bǔ)：在酸洗過程中圈出的積水地方，積水涂度不超過5mm的用彈性層加面層專用砂按1：1（重量比），再加適量稀釋劑攪拌均勻并調(diào)節(jié)至適合施工稠度，用直尺或刮板涂刮找平積水處；若積水深度超過5mm的地方，應(yīng)用彈性層薄涂一道于積水處，再用防水底涂加40-70目砂按1：6-8（重量比）拌和均勻，平整攤鋪于積水處并壓實(shí)，（薄涂彈性層作用是為保證修補(bǔ)料與基面粘結(jié)牢固；若砂粒較細(xì)>80目，加入量要相應(yīng)減少）修補(bǔ)時(shí)注意修邊不要讓修補(bǔ)后的邊高出基面，若有高出需在固化后打磨平整后才能進(jìn)行彈性層施工。

　　2、舊水泥混凝土基礎(chǔ)：

　　（1） 基礎(chǔ)要求：

　　堅(jiān)實(shí)、平整、無下沉板塊，斷裂縫不超10mm寬，若沒有切割合理溫度縫，必須按新水泥基礎(chǔ)要求切割溫度縫。若基礎(chǔ)有下沉或極不平整、斷裂縫過寬過多等現(xiàn)象，建議重新用瀝青混凝土（＞40mm厚）或水泥混凝土（＞50mm厚）鋪設(shè)找平基礎(chǔ)。

　?。?） 基礎(chǔ)處理：

　　基本按新水泥混凝土基礎(chǔ)處理方法處理。若基礎(chǔ)有裂縫超過2mm寬的，應(yīng)用切割機(jī)擴(kuò)寬列6-8mm，按新水泥基礎(chǔ)要求磨縫、填縫；若寬度少于2mm的把縫表面磨成“V”字型，厚度50mm，深度3mm，直接用填縫膠填平即可。

　　3、瀝青基礎(chǔ)：

　?。?） 基礎(chǔ)要求：

　　表面均勻堅(jiān)實(shí)、無油污、無未攪拌開的瀝青塊，平整無裂紋，無爛邊堆擠，無麻面，接縫平順光滑，無阻水現(xiàn)像，壓實(shí)密實(shí)度不少于95%，在中型碾壓機(jī)壓過后，無顯著輪跡，無發(fā)軟起皮，無松散浮土、波浪等現(xiàn)象，平整度為3mm直尺誤差小于3mm，平整度合格率大于90%，有一定排水坡度，保證泄水。新瀝青基礎(chǔ)自然養(yǎng)護(hù)不少于28天，使瀝青中高沸點(diǎn)揮發(fā)物揮發(fā)完全，保證硅PU材料與基礎(chǔ)有良好的粘結(jié).

　?。?）基礎(chǔ)處理：

　　1、清洗: 用洗衣粉水液或洗潔精水液，清洗基面，再用清水沖洗干凈，清洗后的基礎(chǔ)應(yīng)無臟污物及其它浮松雜物。清洗時(shí)要標(biāo)好積水位的標(biāo)識(shí)標(biāo)記。

　　2、找平: 用封底乳液按：封底乳液：水泥：石英砂（70-100）=1：1.5:1.5（重量比）或者封底乳液：水泥：石英砂（70-100）=1：2:2（重量比）比例攪拌均勻（可加水調(diào)節(jié)施工稠度），用膠刮板刮涂于基面，要求必須把基面的空隙填平，密封，保證干固后沒有針孔，表面平整，不影響后面施工。

　　3、積水找平修補(bǔ)：按新水泥基礎(chǔ)要求處理。

　　二、硅PU材料施工

　?。◤椥詫印€(wěn)固層→面層→劃線）

　　1、 彈性層：

　　彈性層施工前應(yīng)仔細(xì)檢查確認(rèn)基礎(chǔ)處理完后方能進(jìn)行彈性層施工，彈性層為單組份材料，只需用稀釋劑調(diào)節(jié)合適施工稠度，用齒刮板涂于基面，每道涂刮厚度不能超過1.5mm，每道涂刮時(shí)間間隔以前一道干固為準(zhǔn)（一般約10小時(shí)， 具體視現(xiàn)場(chǎng)天氣情況而定）直至涂刮至所需厚度。涂刮時(shí)注意流平效果，若不能流平刮齒痕跡，需多加稀釋劑以保證表面流平。若氣溫較低（＜10℃以及相對(duì)濕度較低＜60%＝，需加入（0.5-1%）水?dāng)嚢杈鶆蚝笸抗?，以加速材料固化，減少間隔時(shí)間，具體加水量視現(xiàn)場(chǎng)天氣而定，應(yīng)避免在猛然陽光照射下施工。彈性層干固后，用積水法測(cè)試表面平整度，積水處修補(bǔ)平整，表面若有粒狀雜物或堆積處需用磨機(jī)或其它工具修整平后才能進(jìn)行穩(wěn)固層施工。

　　2、穩(wěn)固層：

　　穩(wěn)固層為單組份材料，直接開桶即可以使用，直接滾涂或者噴涂在彈性層上。若在烈日下或基礎(chǔ)溫度較高情況下（>45℃）滾涂施工時(shí)，可以外加30-50%的稀釋劑（碳酸二甲酯或醋酸丁酯）在滾涂施工，必須保證滾涂后表面光滑平整。在施工過程中若有雜物混入或刮涂有不平整處需修整平滑后才能進(jìn)行面層施工。

　　3、面漆：

　　面漆為雙組份水性材料，必須按規(guī)定比例（固化劑：色漆=1：15（重量比））把兩組份充分?jǐn)嚢杈鶆?，（配比不?zhǔn)會(huì)影響面層的固化效果，直接影響面層的使用性能，）調(diào)節(jié)好施工稠度，一般加入10-20%石英砂（按照面漆重量計(jì)算，根據(jù)現(xiàn)場(chǎng)實(shí)際情況而定），用滾筒滾涂到做穩(wěn)固層的膠層上面或者用專用噴槍噴涂（面漆至少要做兩遍，保證完全遮蓋底材顏色）。需表面粗糙的加入專用砂進(jìn)行施工便可。最低溫度低于5℃不適宜施工，施工后保持10小時(shí)無水浸泡。

　　各類球場(chǎng)面層參考做法：

　　A、 籃球場(chǎng)：第一層加15%（面漆重量計(jì)算）專用砂，用量約為0.15kg，第二層不加砂（用量約為0.1kg），加砂時(shí)，應(yīng)先將色漆與面漆專用砂攪拌均勻，再加入固化劑攪拌均勻，再用水調(diào)節(jié)粘度；三秒禁區(qū)應(yīng)做兩層加砂的，一層不加砂（共3層）

　　B、 網(wǎng)球場(chǎng)：第一層加20%砂，第二層不加砂。

　　C、 羽毛球、排球場(chǎng)： 第一層加10%砂，第二層不加砂。

　　三、劃線

　　按標(biāo)準(zhǔn)尺寸量度定位，標(biāo)出界線位置，用美紋紙沿界線兩邊貼在球場(chǎng)上，用專用劃線漆涂刷于美紋紙間，待表面干后撕掉美紋紙。劃線漆為雙組份材料，必須按規(guī)定比例（A:B＝1：1）把A、B兩組份充分混合均勻，分兩道涂刷。若球場(chǎng)表面為粗糙面，第一道可加20%面層專用砂涂刷，以防滲邊。

　　四、注意事項(xiàng)：

　　調(diào)配材料時(shí)必須稱量準(zhǔn)確并攪拌均勻。

　　2.彈性層鋪設(shè)的適宜溫度為10℃-35℃，濕度為50-70%， 超出此范圍不易操作；避開雨霧天氣施工。

　　3.所有材料使用前應(yīng)提前做成膠實(shí)驗(yàn)。

　　4.如果刮涂彈性層材料固化之后起泡，必須把泡打磨平整之后才可以舉行下一步施工。

　　5.已經(jīng)配好的硅PU材料建議在20分鐘內(nèi)使用完。

　　6.開桶之后的材料建議要使用完，以免在桶內(nèi)固化造成浪費(fèi)。

　　7.如果因?yàn)樘鞖獠缓迷斐刹豢梢赃B續(xù)施工，再進(jìn)行下一步施  工的時(shí)候，應(yīng)該根據(jù)彈性層的況適當(dāng)打磨處理一下去掉表面浮塵。

　　8.施工整過程每一道工序施工前必須保持表面清潔。

　　9.室內(nèi)場(chǎng)地必須保證良好的通風(fēng)效果。

　　10.場(chǎng)地鋪設(shè)后需保持5天以上才能投入使用。

　　硅PU配料順序：

　　硅PU彈性層-------→加水，混合均勻-----→加稀釋劑，調(diào)節(jié)粘度-----→灘涂施工。

　　參考加水量：

　　加入水量是硅PU材料重量的1%，按照一桶25KG計(jì)算，加入量是250克。（具體的加水量可以根據(jù)地方氣候和濕度相應(yīng)調(diào)整）

　　在空氣濕度低的干燥地區(qū)，加入水量可以適當(dāng)增加到1.5%。

　　注意事項(xiàng)：配料的時(shí)候，如果材料有少許沉淀，需先把材料攪拌均勻再加入水，把水和硅PU 材料攪拌均勻之后，根據(jù)材料的粘度大小，適當(dāng)加入稀釋劑調(diào)節(jié)材料粘度，達(dá)到施工要求。每次施工的厚度為1-2mm為佳。

　　四、硅pu球場(chǎng)施工案例：

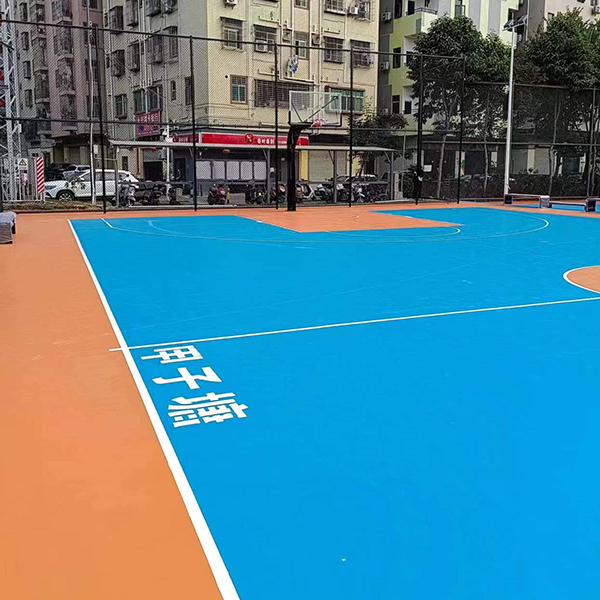

　　深圳甲子塘社區(qū)公園

　　重慶西南大學(xué)

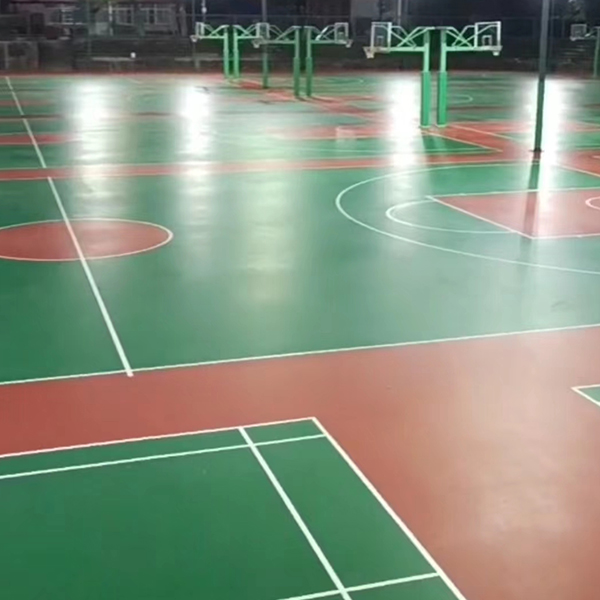

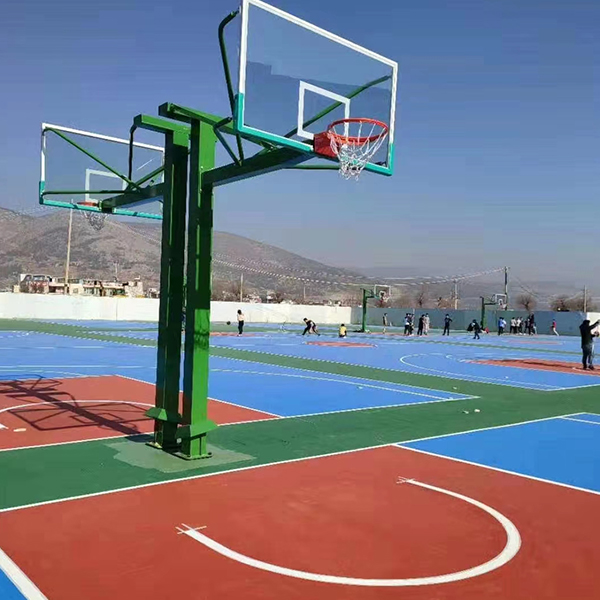

　　會(huì)澤縣茚旺高級(jí)中學(xué)
